窄带干涉滤光片

窄带干涉滤光片，通常是指单一波长或者半高全宽(FWHM)较窄的干涉滤光片。窄带干涉滤光片有几个重要的参数：中心波长、半波宽度、峰值透过率等。

JSL系列窄带干涉滤光片(Narrow Bandpass Interference Filters)：选型表：

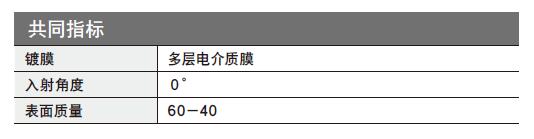

1.日本SIGMA KOKI窄带干涉滤光片具有1nm到40nm的光谱宽度（半峰宽），只透过指定波长的滤光片。用于从谱线光源中只取出特定波长的光时，或从多波长振荡的激光中只取出特定波长时。通过电介质膜和金属膜的多层镀膜，实现了陡峭的上升和截止区域的确实阻挡。干涉滤光片被固定在金属框内，便于操作和固定到支架上。可以从214nm的紫外谱区到1550nm的红外谱区内的多种波长中，选择滤光片。日本SIGMA KOKI窄带干涉滤光片共同指标

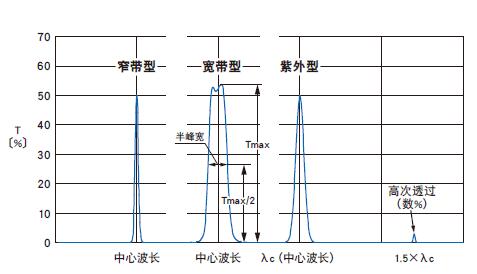

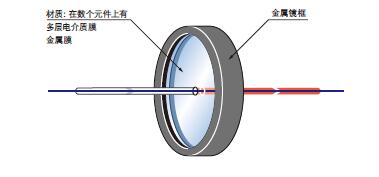

注意?干涉滤光片的特性受入射角度影响，相对光轴有倾斜角度时，中心波长向较短波长一侧移动，透过率也会降低。请相对光轴以0度射入平行光线或近似的平行的光线。半峰宽越窄的滤光片受角度影响越大。中心波长的公差设置在较长波长一侧，是因为考虑到干涉滤光片的角度依赖性。?各滤光片的技术指标值为气温23℃的数值。随着温度上升波长向较长波长一侧移动。?为了发挥滤光片的高性能，每个都进行了精密的调节。因此每个滤光片的厚度都不一样。?由于干涉滤光片存在光量的吸收，不可用于高输出激光和高能量的脉冲激光。日本SIGMA KOKI窄带干涉滤光片功能说明图

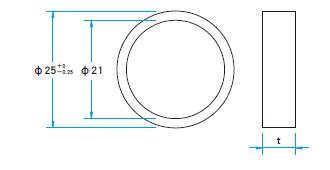

日本SIGMA KOKI窄带干涉滤光片外形图

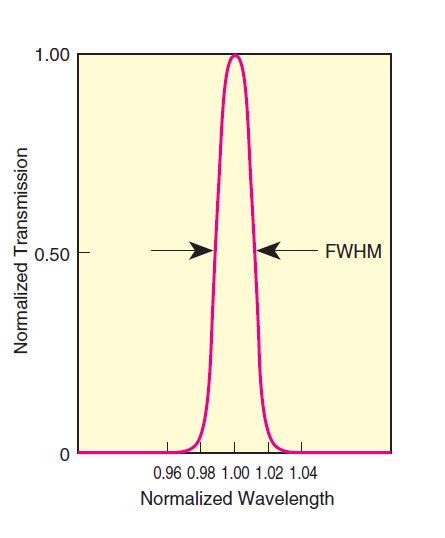

关于半峰宽和滤光片的种类体现带通滤光片特征的一个指标是半峰宽。半峰宽的定义如右图所示。此外，滤光片被分为窄带型、宽带型和紫外型三种。

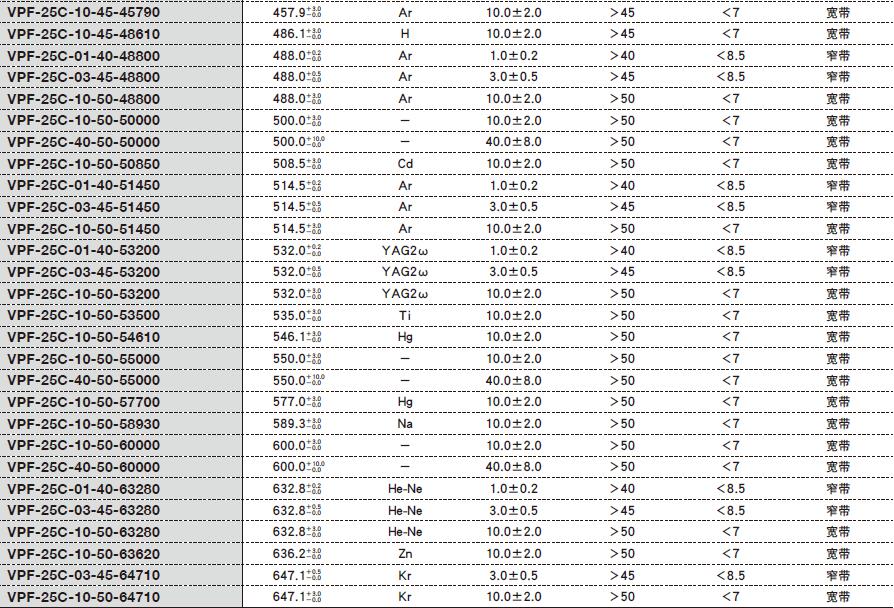

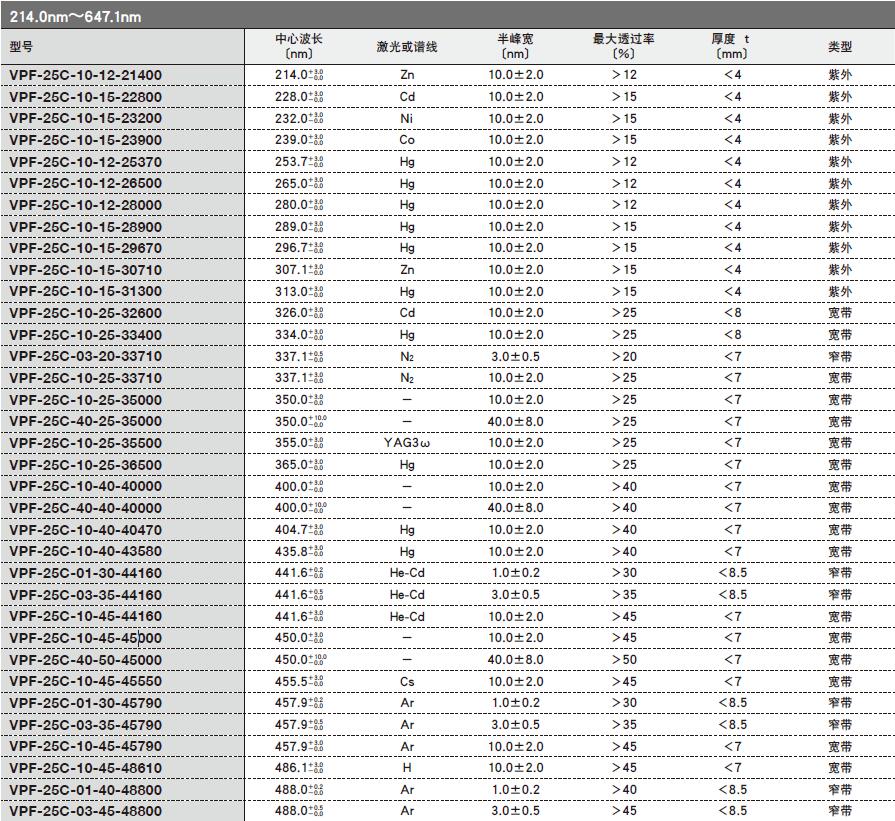

日本SIGMA KOKI窄带干涉滤光片选型表(VPF)：

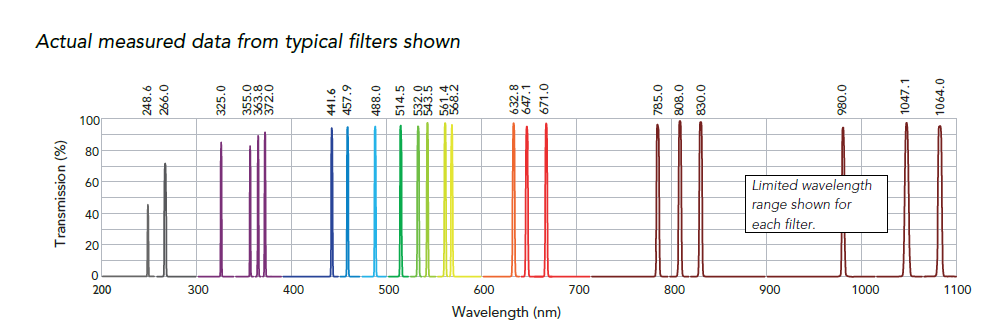

2.美国Semrock窄带干涉滤光片美国Semrock 采用特有离子束溅射镀硬膜技术生产的专利产品( 美国专利号：7119960)MaxLine 系列窄带干涉滤光片，可以将滤光片的半波宽度做到很窄(1 ～ 4nm)，非激光波长的光密度(OD) ＞ 5 甚至＞ 6，并且大幅提升透过率( ＞ 90%)，涵盖的激光波长参见下图：

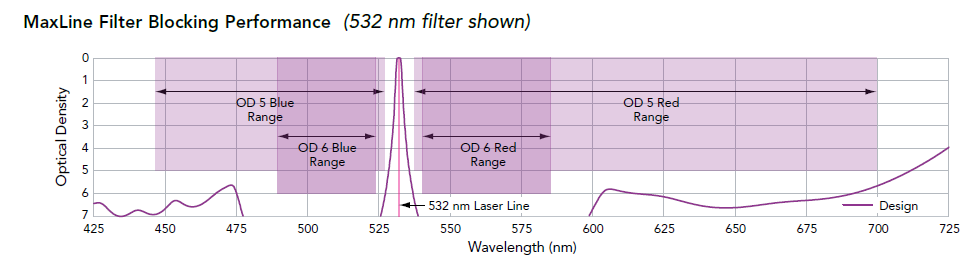

美国Semrock窄带干涉滤光片曲线图例(532nm)：

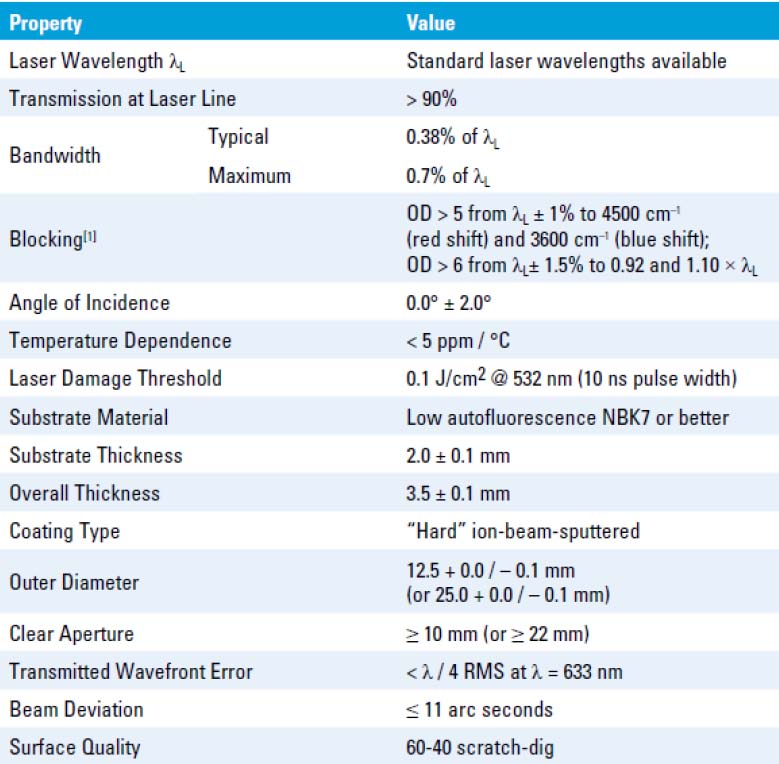

美国Semrock窄带干涉滤光片技术参数：

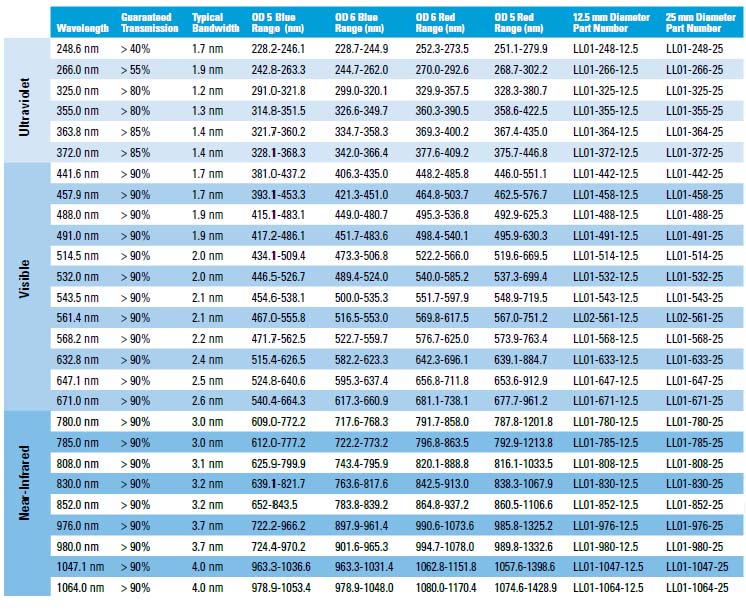

选型表(美国Semrock公司LL01系列)：

本文由上海多朴光学材料www.shduopu.com编辑创作，我公司会定期发布新品推荐和产品规格参数。本公司主营：窄带滤光片 、滤光片、滤光片厂家、光学镀膜 、红外滤光片、808nm窄带滤光片、蓝宝石玻璃、光学透镜、光学玻璃、光学玻璃厂家

找滤光片，就选上海多朴光学材料有限公司。
