专利名称:新型红外截止滤光片的制作方法

【专利摘要】本实用新型提供了一种新型红外截止滤光片，属于机械技术领域。它解决了现有技术存在着结构复杂的问题。本新型红外截止滤光片包括一呈片状的本体，所述本体为水晶材料，所述本体的一侧具有能过滤红外线和紫外线的过滤层，上述过滤层与本体侧部相匹配。本新型红外截止滤光片结构简单，成本较低。

【专利说明】

新型红外截止滤光片

技术领域

[0001]本实用新型属于机械技术领域，涉及一种新型红外截止滤光片以及本新型红外截止滤光片的加工工艺。

【背景技术】

[0002]滤光片是塑料或玻璃片再加入特种染料做成的，红色滤光片只能让红光通过，如此类推。玻璃片的透射率原本与空气差不多，所有有色光都可以通过，所以是透明的，但是染了染料后，分子结构变化，折射率也发生变化，对某些色光的通过就有变化了。比如一束白光通过蓝色滤光片，射出的是一束蓝光，而绿光、红光极少，大多数被滤光片截止了。

[0003]滤光片的作用很大。广泛用于摄影界。一些摄影大师拍摄的风景画，为什么主景总是那么突出，是怎样做到的？这就用到了滤光片。比如你想用相机起拍一朵黄花，背景是蓝天、绿叶，如果按照平常拍，就不能突出“黄花”这个主题，因为黄花的形象不够突出。但是，如果在镜头前放一个黄色滤光片，阻挡一部分绿叶散射出的绿光、蓝天散射出的蓝光，而让黄花散射出的黄光大量通过，这样，黄花就显得十分明显了，突出了 “黄花”这个主题。

[0004]中国专利其公开号CN102707356A公开了一种彩色滤光片的制作方法、彩色滤光片以及显示装置，涉及显示领域。所述的彩色滤光片的制作方法，包括:获取一彩色滤光片基板;在彩色滤光片基板上涂覆一层第一感光材料，形成第一感光材料的涂层;在第一感光材料的涂层上涂覆第二感光材料，形成第二感光材料的涂层;对所述彩色滤光片基板上的所述第一感光材料的涂层、所述第二感光材料的涂层进行曝光、显影，在所述彩色滤光片基板上形成隔垫物;所述隔垫物为台阶结构，并且所述第一感光材料形成的下台阶的宽度大于所述第二感光材料形成的上台阶的宽度。

[0005]可以看出，上述专利的滤光片能够提高显示装置的显示效果的稳定性。

[0006]但是，上述滤光片具有多个感光层，其结构复杂，成本比较高。

[0007]现有的其它滤光片也都存在着类似的问题。

【发明内容】

[0008]本实用新型的第一个目的是针对现有技术存在的上述问题，提供一种厚度较薄且同时具备抗紫外线和过滤红外线的双折射的新型红外截止滤光片。

[0009]本实用新型的第二个目的是提供上述新型红外截止滤光片的制作工艺。

[0010]本实用新型的第一个目的可通过下列技术方案来实现:

[0011]—种新型红外截止滤光片，包括一呈片状的本体，所述本体为水晶材料，其特征在于，所述本体的一侧具有能过滤红外线和紫外线的过滤层，上述过滤层与本体侧部相匹配。

[0012]本实用新型创造性的在水晶材料的本体其中一侧连接过滤层，由于过滤层能截止红外线和紫外线，减少反射。同时本体能起到良好的双折射效果。

[0013]当本滤光片使用在相机上后相机像素尚且减少反射，最终有效的提尚了拍摄效果O

[0014]在上述的新型红外截止滤光片中，所述的过滤层为位于本体侧部的抗紫外线油墨层。

[0015]在上述的新型红外截止滤光片中，所述抗紫外线油墨为UV油墨。

[0016]在上述的新型红外截止滤光片中，所述的过滤层为氧化锡涂层。

[0017]在上述的新型红外截止滤光片中，所述的过滤层为炭黑涂层。

[0018]在上述的新型红外截止滤光片中，所述的过滤层为氧化铁红涂层。

[0019]在上述的新型红外截止滤光片中，所述的过滤层为PET膜。

[0020]本实用新型的第二个目的通过下列技术方案来实现:

[0021 ]本新型红外截止滤光片的加工工艺包括以下步骤:

[0022]A、备料:准备洁净且呈片状的水晶片本体以及能截止红外线的涂料；

[0023]B、涂覆:将本体安装在模具上，使本体的侧面呈水平放置，然后通过自动涂料机将上述的涂料均匀的涂覆在本体表面，得到半成品滤光片；

[0024]C、成型:通过干燥方法将上述的半成品滤光片进行快速干燥，干燥后得到成品滤光片。

[0025]在上述的新型红外截止滤光片的加工工艺中，所述步骤B中涂料的厚度为20—50纳米。

[0026]在上述的新型红外截止滤光片的加工工艺中，所述步骤C中通过自然枯燥对其进行干燥，自然枯燥环境温度为10-20摄氏度，干燥时间为4一6小时。

[0027]在上述的新型红外截止滤光片的加工工艺中，所述步骤C中通过热空气枯燥，热空气枯燥是采用对流原理，以温度为40?60°C的热空气为载热体，将热能传送给半成品滤光片外表的涂层，涂层截止能量后固化成膜。

[0028]在上述的新型红外截止滤光片的加工工艺中，所述的热源为电或蒸汽。

[0029]与现有技术相比，本新型红外截止滤光片由于在水晶材料的本体表面具有一能截止红外线的过滤层，因此，整个滤光片结构简单紧凑。

[0030]同时，它成本比较低，加工工艺也比较简便，而且滤光片能有效提高相机像素。

【附图说明】

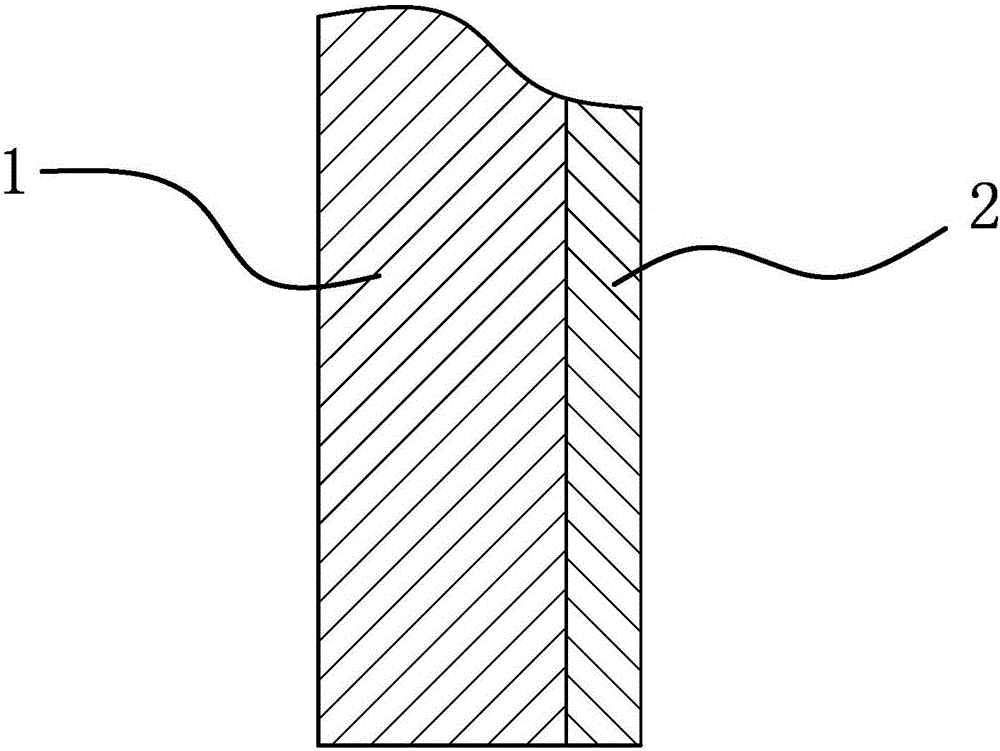

[0031 ]图1是本新型红外截止滤光片的剖视结构示意图。

[0032]图中，1、本体;2、过滤层。

【具体实施方式】

[0033]实施例一

[0034]如图1所示，本新型红外截止滤光片包括一呈片状的本体I，所述本体I为水晶材料，所述本体I的一侧具有能过滤红外线和紫外线的过滤层2，上述过滤层2与本体I侧部相匹配。

[0035]所述的过滤层2为位于本体I侧部的抗紫外线油墨层。

[0036]本实用新型创造性的在水晶材料的本体I其中一侧连接过滤层2，由于过滤层2能截止红外线和紫外线，减少反射。同时本体2能起到良好的双折射效果。

[0037]当本滤光片使用在相机上后相机像素尚且减少反射，最终有效的提尚了拍摄效果O

[0038]本新型红外截止滤光片的加工工艺包括以下步骤:

[0039]A、备料:准备洁净且呈片状的水晶片本体以及能截止红外线的涂料。

[0040]B、涂覆:将本体安装在模具上，使本体的侧面呈水平放置，然后通过自动涂料机将上述的涂料均匀的涂覆在本体表面，得到半成品滤光片。本实施例中涂料的厚度为50纳米。

[0041]C、成型:通过干燥方法将上述的半成品滤光片进行快速干燥，干燥后得到成品滤光片。

[0042]所述步骤C中通过自然枯燥对其进行干燥，自然枯燥环境温度为20摄氏度，干燥时间为6小时。

[0043]根据实际情况也可以采用热空气枯燥，它是采用对流原理，以温度为60°C的热空气为载热体，将热能传送给半成品滤光片外表的涂层，涂层截止能量后固化成膜。

[0044]所述的热源为电或蒸汽。

[0045]实施例二

[0046]本实施例同实施例一基本相同，不一样的地方在于:所述抗紫外线油墨为UV油墨。

[0047]本新型红外截止滤光片的加工工艺包括以下步骤:

[0048]A、备料:准备洁净且呈片状的水晶片本体以及能截止红外线的涂料。

[0049]B、涂覆:将本体安装在模具上，使本体的侧面呈水平放置，然后通过自动涂料机将上述的涂料均匀的涂覆在本体表面，得到半成品滤光片。本实施例中涂料的厚度为20纳米。

[0050]C、成型:通过干燥方法将上述的半成品滤光片进行快速干燥，干燥后得到成品滤光片。

[0051]所述步骤C中通过自然枯燥对其进行干燥，自然枯燥环境温度为10摄氏度，干燥时间为4小时。

[0052]根据实际情况也可以采用热空气枯燥，它是采用对流原理，以温度为40°C的热空气为载热体，将热能传送给半成品滤光片外表的涂层，涂层截止能量后固化成膜。

[0053]所述的热源为电或蒸汽。

[0054]实施例三

[0055]本实施例同实施例一基本相同，不一样的地方在于:所述的过滤层为氧化锡涂层。

[0056]本新型红外截止滤光片的加工工艺包括以下步骤:

[0057]A、备料:准备洁净且呈片状的水晶片本体以及能截止红外线的涂料。

[0058]B、涂覆:将本体安装在模具上，使本体的侧面呈水平放置，然后通过自动涂料机将上述的涂料均匀的涂覆在本体表面，得到半成品滤光片。本实施例中涂料的厚度为30纳米。

[0059]C、成型:通过干燥方法将上述的半成品滤光片进行快速干燥，干燥后得到成品滤光片。

[0060]所述步骤C中通过自然枯燥对其进行干燥，自然枯燥环境温度为15摄氏度，干燥时间为5小时。

[0061]根据实际情况也可以采用热空气枯燥，它是采用对流原理，以温度为50°C的热空气为载热体，将热能传送给半成品滤光片外表的涂层，涂层截止能量后固化成膜。

[0062]所述的热源为电或蒸汽。

[0063]实施例四

[0064]本实施例同实施例一基本相同，不一样的地方在于:所述的过滤层为炭黑涂层。

[0065]实施例四

[0066]本实施例同实施例一基本相同，不一样的地方在于:所述的过滤层为氧化铁红涂层。

[0067]实施例五

[0068]本实施例同实施例一基本相同，不一样的地方在于:所述的过滤层为PET膜。

【主权项】

1.一种新型红外截止滤光片，包括一呈片状的本体，所述本体为水晶材料，其特征在于，所述本体的一侧具有能过滤红外线和紫外线的过滤层且过滤层能减少反射，上述过滤层与本体侧部相匹配。2.根据权利要求1所述的新型红外截止滤光片，其特征在于，所述的过滤层为位于本体侧部的抗紫外线油墨层。3.根据权利要求2所述的新型红外截止滤光片，其特征在于，所述抗紫外线油墨为UV油里年、O4.根据权利要求1所述的新型红外截止滤光片，其特征在于，所述的过滤层为氧化锡涂层。5.根据权利要求1所述的新型红外截止滤光片，其特征在于，所述的过滤层为炭黑涂层。6.根据权利要求1所述的新型红外截止滤光片，其特征在于，所述的过滤层为氧化铁红涂层。7.根据权利要求1所述的新型红外截止滤光片，其特征在于，所述的过滤层为PET膜。

【文档编号】G02B5/20GK205720754SQ201620188649

【公开日】2016年11月23日

【申请日】2016年3月11日

【发明人】葛文志

【申请人】温岭市现代晶体有限公司
