本实用新型涉及多光谱成像领域，具体涉及一种滤光片转轮装置。

背景技术：

多光谱荧光成像技术是目前生物医学研究、临床医学研究以及制药业研究的基础工具。多光谱成像有多种分光方式，其中基于滤光片转轮(滤片轮)的方式应用较为普遍，该方式需对每个通道进行单独成像，涉及滤光片的切换。传统滤片轮主要包括手动滤光片转轮和电动滤光片转轮两种类型。

手动滤光片转轮：采用手动方式操作转轮，通过拨动滤光片转轮的轮盘，带动转轮转动，使滤光片进入正确位置。此种方式缺点是滤光片转轮外壳无法密闭，必须留有拨动转轮的开口，在成像时造成漏光，导致外界杂散光的干扰，严重影响荧光成像这种弱光系统的成像质量。同时手动调节时无法保证滤光片转轮的转动位置，在精密的光学实验中，容易产生较大的误差。

电动滤光片转轮：通过步进电机转动，带动皮带轮或齿轮控制滤光片转轮进行相对运动，步进电机由可编程控制器进行控制，可设置转动的速度、方向和幅度，能在多个滤光片间连续快速切换。此种方式缺点是电机控制器体积大，无法应用于手持式等便携成像设备。整体结构复杂，限制其应用范围。电机控制同样无法保证成像精度。

技术实现要素：

本实用新型所要解决的技术问题是提供一种调节方便且成像质量较高的滤光片转轮装置。

为实现上述目的，本实用新型采取的技术方案为：一种滤光片转轮装置，包括上外壳、下外壳、滤光片转轮、旋转圆环和旋转中轴，所述滤光片转轮设在所述上外壳和所述下外壳之间，所述旋转中轴贯穿所述上外壳、所述滤光片转轮和所述下外壳的中心，所述滤光片转轮上设有多个滤光片，所述旋转圆环套设在所述滤光片转轮上，所述滤光片转轮的外周面上嵌设有第一磁钢块，所述旋转圆环上嵌设有与所述第一磁钢块相应的第二磁钢块，所述上外壳上设有光学卡口插座，所述下外壳上设有CCD插座，所述光学卡口插座、所述滤光片和所述CCD插座形成光路通道，所述光学卡口插座、所述滤光片和所述CCD插座的轴线重合。

所述第二磁钢块嵌设在所述旋转圆环的内周面上。

所述第一磁钢块和第二磁钢块为烧结铷铁硼材质。

所述滤光片转轮上设有多个定位孔，所述上外壳和所述下外壳至少一个上设有定位弹簧和定位弹子，所述定位弹簧、所述定位弹子与所述定位孔的位置相对应。

所述滤光片均布在与所述滤光片转轮同心的第一圆的圆周上，所述定位孔均布在与所述滤光片转轮同心的第二圆的圆周上，所述定位孔与所述滤光片一一对应。

所述上外壳、所述下外壳上设有与所述旋转圆环相匹配的凹槽，所述旋转圆环和所述滤光片转轮安装在所述凹槽内。

本实用新型的滤光片转轮装置，在滤光片转轮和旋转圆环上分别设置磁钢块，转动旋转圆环，利用磁钢块之间的吸引力驱动滤光片转轮旋转，从而选择不同的滤光片进入光路通道，相比现有在滤光片转轮的外壳上预留拨动转轮开口，调节更加方便，另一方面，旋转圆环和上、下外壳形成密闭空间，可避免外部光线进入装置内对成像质量造成影响。

附图说明

图1为本实用新型实施例的具体实施例一的爆炸结构示意图；

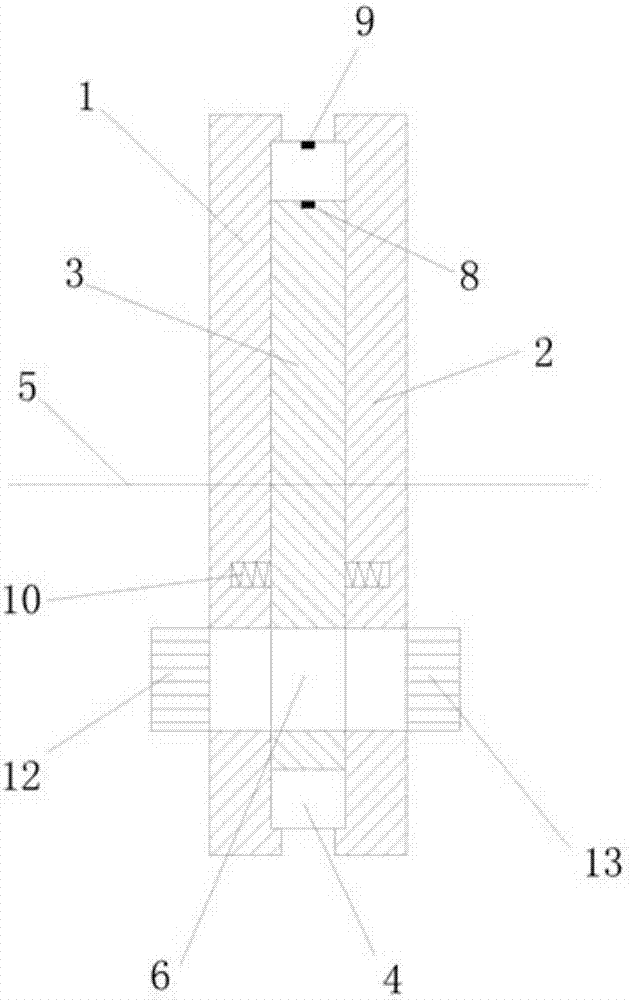

图2为本实用新型实施例的具体实施例一的结构示意图；

图3为图2中上外壳1的结构示意图；

图4为图1中滤光片转轮3和旋转圆环4组件的结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步说明。

本实用新型的滤光片转轮装置的具体实施例一，如图1至图4中所示，包括上外壳1、下外壳2、滤光片转轮3、旋转圆环4和旋转中轴5，滤光片转轮3设在上外壳1和下外壳2之间，旋转中轴5贯穿上外壳1、滤光片转轮3和下外壳2的中心，滤光片转轮3上设有多个滤光片6，旋转圆环4套设在滤光片转轮3上，滤光片转轮3的外周面上嵌设有第一磁钢块8，旋转圆环4上嵌设有与第一磁钢块8相应的第二磁钢块9，上外壳1上设有光学卡口插座12，下外壳2上设有CCD插座13，光学卡口插座12、滤光片6和CCD插座13形成光路通道，光学卡口插座12、滤光片6和CCD插座13的轴线重合。

工作时，通过人工手动转动旋转圆环4，旋转圆环4上的第二磁钢块9与滤光片转轮3上的磁钢块8由于磁力作用产生吸持力，而发生相对运动，从而带动滤光片转轮3转动，直至选定的滤光片6与光学卡口插座12、CCD插座13的轴线重合，即滤光片6进入光路通道内，从而对光路进行滤光处理，相比现有在滤光片转轮的外壳上预留拨动转轮开口，调节更加方便，另一方面，旋转圆环4和上外壳1、下外壳2形成密闭空间，可避免外部光线进入装置内对成像质量造成影响。

优选地，第二磁钢块9嵌设在旋转圆环4的内周面上，则转动旋转圆环4时，第二磁钢块9和第一磁钢块8之间的空间距离更近，两者之间的引力更强，转动旋转圆环4时更利于选定的滤光片6快速进入光路通道内。

优选地，第一磁钢块8和第二磁钢块9为烧结铷铁硼材质，磁力大，永磁体厚度充磁，镍铜镍三层处理，具有良好的防锈，抗腐蚀能力。

优选地，滤光片转轮3上设有多个定位孔7，上外壳1和下外壳2至少一个上设有定位弹簧10和定位弹子11，定位弹簧10、定位弹子11与定位孔7的位置相对应，采用上述设置，可以在滤光片6进入光路通道后对滤光片转轮3进行定位，避免在滤光过程中因滤光片转轮3的晃动而造成滤光片6部分偏离光路通道进而成像质量较差。

优选地，滤光片6均布在与滤光片转轮3同心的第一圆14的圆周上，定位孔7均布在与滤光片转轮3同心的第二圆15的圆周上，定位孔7与滤光片6一一对应，采用上述设置，滤光片转轮3结构规则易于加工，而且滤光片6进入光路通道后对滤光片转轮3的定位更加精准。

优选地，上外壳1、下外壳2上设有与旋转圆环4相匹配的凹槽11，旋转圆环4和滤光片转轮3安装在凹槽11内，一方面可对旋转圆环4和滤光片转轮3进行径向限位，避免旋转圆环4和滤光片转轮3径向游动而造成滤光片6未完全进入光路通道而造成成像质量较差，另一方面，上外壳1和下外壳2安装后将滤光片转轮3和旋转圆环4包裹起来，可避免外部光线进入装置内部进而影响成像质量。
